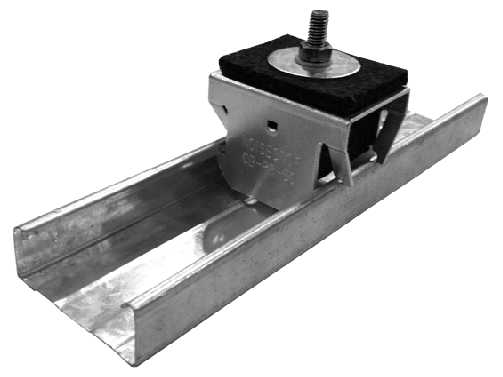

隔音懸置器 CB-RR-50
聲默隔音懸置器(NOISESTOP CB-RR-50)用優質配件和阻尼彈性墊組成的隔振降噪元件，設計成懸吊式緩衝減振吊碼。它具有頻率低和高阻尼的特點，能消除由振動引起振幅激增的現象，在較寬的干擾頻率範圍內有很明顯的隔振降噪效果，特別適合對隔聲要求非常嚴格的敏感區域。
聲默隔音懸置器(NOISESTOP CB-RR-50)的主要作用是使用柔性連接的方式把原建築結構天花和隔聲天花固定在一起。從而不會使隔聲天花的噪音通過連接部件傳到建築結構，影響到對噪音敏感的地方(如會議室，卧室等)。
聲默隔音懸置器(NOISESTOP CB-RR-50)主要用於建築行業、家居卧室、廠房、機房、會議室、多功能廳、KTV房、辦公室等多方面需要降噪的場所。
產品特點
防腐性能強。隔振降噪性能優越。具有良好的阻尼性能。在額定荷載下有100%過載負荷能力。
隔聲天花吊碼能節省更多的安裝空間並能適合不同的安裝環境。
隔聲天花吊碼使用簡單，安裝方便：具有緊固龍骨的設計，使隔振器與龍骨緊固連接以免振動通過龍骨與隔振器時，產生二次噪聲。
產品性能
項目 |
測試標準 |
測試結果 |
|
CB-RR-50系統(50毫米空腔) |
CB-RR-50系統(500毫米空腔) |
||
STC |
ASTM E90-09 |
69 |
69 |
IIC |
ASTM E492-09 |
60 |
60 |
Rw |
BS EN ISO 140-3：1998 |
68dB |
68dB |
Lnw |
BS EN ISO 140-6：1998 |
46dB |
46dB |
測試報告通過HOKLAS認證，等同於CNAS認證。
測量依據《ASTM E90-09》
實驗室測試條件：
實驗室通過HOKLAS認證：測試洞口面積為11平方米：接收混響室體積在154立方米以上。

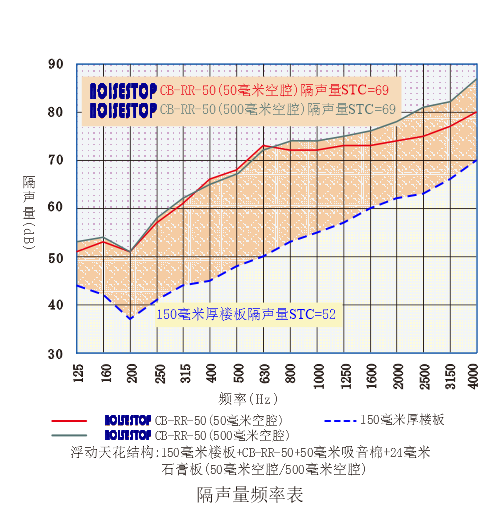

內容 |
隔聲系數(dB) |
||||||
125 |
250 |
500 |
1000 |
2000 |
4000 |
STC |
|
NOISESTOP CB-RR-50系統(50毫米空腔) |
51 |
57 |
68 |
72 |
74 |
80 |
69 |
NOISESTOP CB-RR-50系統(500毫米空腔) |
53 |
58 |
67 |
74 |
78 |
87 |
69 |
150毫米樓板 |
CB-RR-50系統(50毫米空腔) |
CB-RR-50系統(500毫米空腔) |
||
測試值 |
測試值 |
改善量 |
測試值 |
改善量 |
IIC=27 |
IIC=60 |
ΔIIC=33 |
IIC=60 |
ΔIIC=33 |
STC=52 |
STC=69 |
ΔSTC=17 |
STC=69 |
ΔASTC=17 |
力學性能
測試依據《GB/T 228.1-2010》
產品 |
建議排布間距(mm) |
NOISESTOP CB-RR-50 |
600X800，600X1000 |
產品規格
型號 |
尺寸 |
顏色 |
NOISESTOP CB-RR-50 |
40X54X40毫米 |
銀色 |

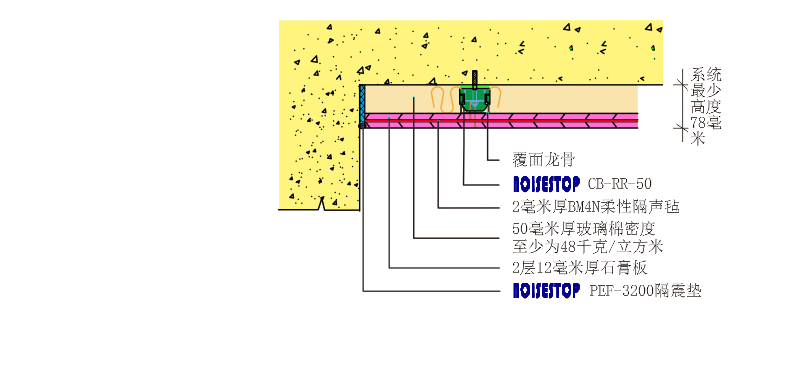

安裝示意圖
-

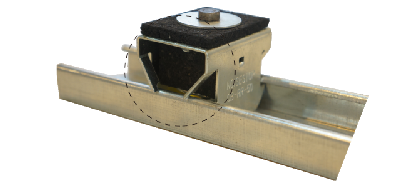

緊固龍骨設計打開前 -

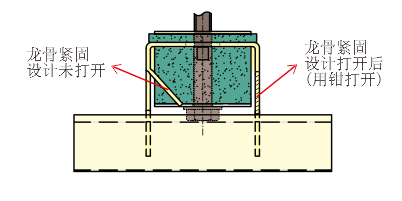

示意圖 -

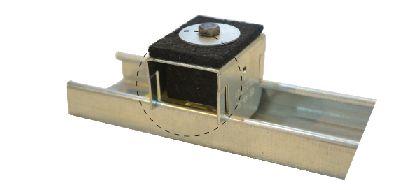

緊固龍骨設計打開後
安裝流程
-

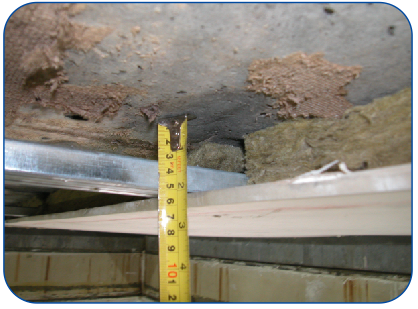

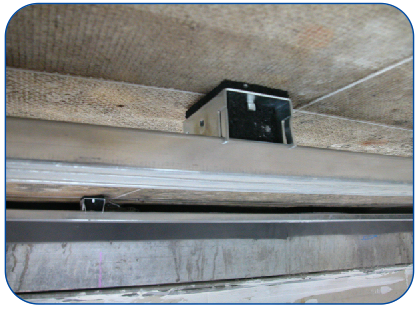

1. 安裝隔音懸置器連龍骨 -

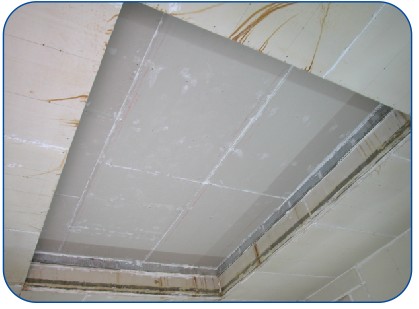

2. 加裝石膏板和吸音棉 -
3. 完成安裝石膏板的縫填密封膠
